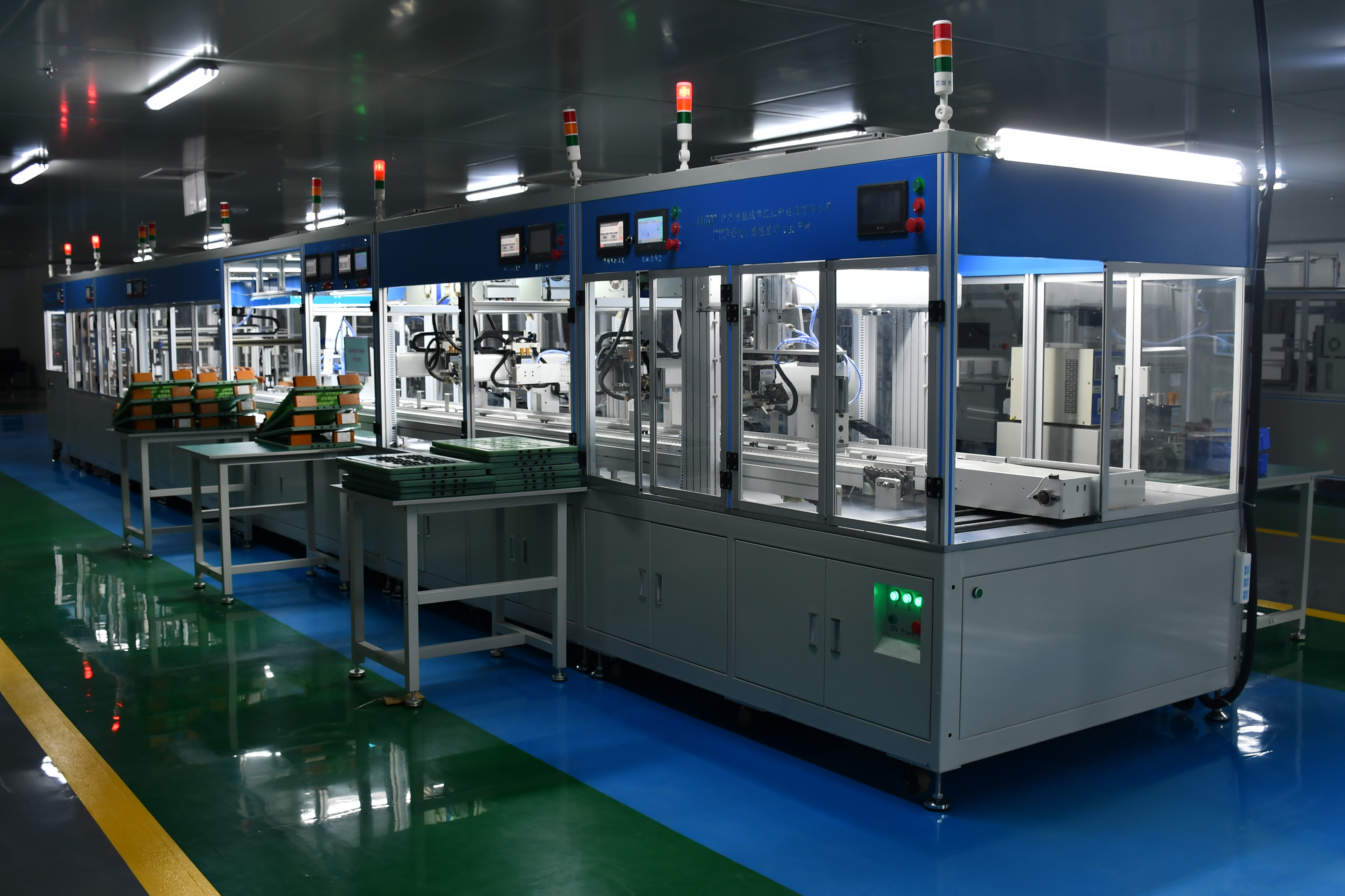

18650/21700/32650 1つの場所円柱電池の生産ライン

製品の説明

高い技術および保証2年のの18650/21700/32650の円柱電池1の場所の生産ライン

装置の名前:力のエネルギー蓄積電池のパックの自動生産ライン

装置の組合せへの紹介

単位1

◎電気中心の部品）:18650自動箱の電気中心（10*10）自動供給、一度だけの6

箱（600PCS18650細胞）

◎自動終わりのパッド

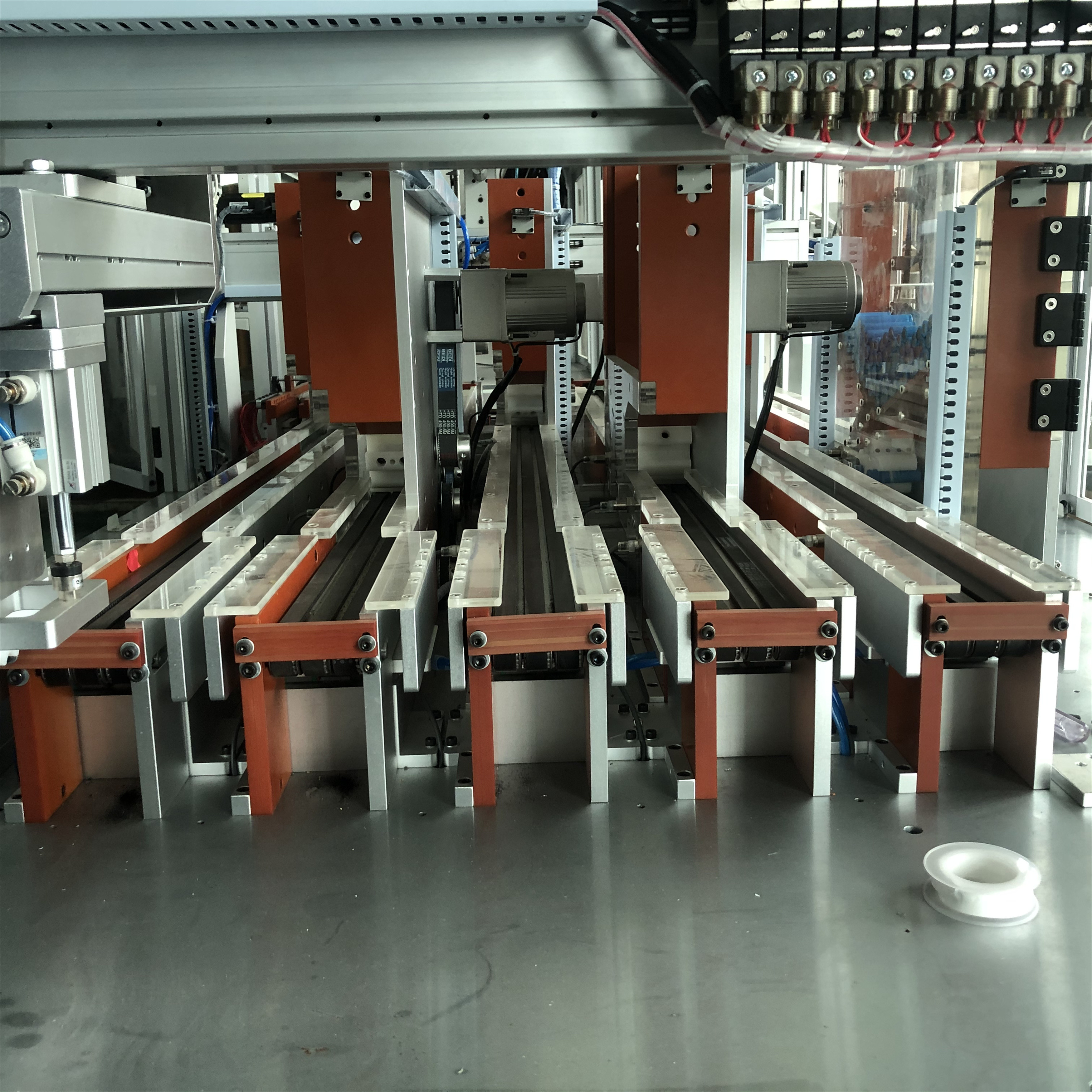

◎自動コード スキャンの→の自動選別の部品（10のOKファイル、1つのNGファイル、2 /3 /4 /5は同じファイル、そして300PCSはに同じファイル、そして200PCSに同じファイルとして高める細胞の貯蔵の数を、各スロットである100PCS、2つのスロットある、3つのスロットある置くことができる）

単位2

◎自動コード スキャンの→の側面で側面の側面Bの（任意） →のスポット溶接の（任意） →型の転換1→レーザーのクリーニングを側面の1→スポット溶接側面B 2→の側面B 2→のスポット溶接の2→型の転換2→のスポット溶接自動的にきれいにするブラケット→CCD電池の陽性および否定的な電極の検出の→レーザーへの自動間隔をあける→のロボット カバー→を電池の→電池に半仕上げの製品サイクルの一貫作業（スポット溶接の出現の検出の→ののりの付属品を取るために自動的に取るため

→の広範囲の性能試験、等を形づける→の保護版の関係の→）

単位3

◎二重速度のチェーン型のための1つの周期ライン

◎15組のスポット溶接型のキャリア（L530*380MM）

◎15組の各電池モデルのためのスポット溶接型の上部および下のカバー プレート

半仕上げ電池の出力ライン*1

◎上部型のキャリアのための1つの還流ライン

単位4

二重速度チェーン アセンブリ周期ライン*1 （L16.5*W1.3*H2メートル）

Bt2410aの24のシリーズ合計/シリーズ電圧内部抵抗のテスター*1は置いた（任意）

◎二重位置レーザーのスポット溶接*1セット（保護版およびB+B-の点検ライン）

◎BT-85V05C50F電池のパックの性能の広範囲のテスター

単位5

◎MES電子Kanbanのシステム（1、1、1各場所のための副kanban SOPのための主要な表示画面のための主要なサーバーのための1）

◎静電気のエリミネーター*2

◎周期ラインおよび静的な警報各場所のためにセット1の、静的なリングを組み立てなさい

生産のフロー チャート

装置のレイアウトの図表

注:BT-2113力/エネルギー蓄積電池のパックの自動生産ラインL16.5*W1.5* 1.76m

二重速度チェーン周期の一貫作業L16.5*W1.3*2M

注:BT-2113力/エネルギー蓄積電池のパックの自動生産ラインL16.5*W1.5* 1.76m

回転ラインL4.6 * W1.8 H0.8 M

二重速度チェーン周期の一貫作業L16.5*W1.3*2M

5の装置の環境の条件

1の電源:AC380V±10%、30KW 50HZ±10%

2のガスの源:0.4-0.8mpaの水霧無し、不純物無し

3の周囲温度:10-45℃

4の環境の湿気:85r.h （湿気の凝縮無し）よりもっと

強い振動のない5、環境、腐食性のガス無しおよび可燃性および爆発性のガス

売り上げ後のサービス

1. 党Aは要求者のオペレータが正常にそして独自に作動でき維持の人員が共通の問題を独自に扱うことができることを保障するために自由のための取付け、ダバッギング、使用中および維持の党B装置のユーザーを訓練するために強いられる

2. 装置の保証期間は2年である。党Aは国の法律および規則に従って3つの保証に責任がある。保証が切れた後、予備品および身に着けている部品を提供する原価の終生の維持、および。問題が扱われたオフサイトなら、製造者は電子メールによって明確な応答か4時間以内の文書による形態を与える
